成和電子株式会社-チップ搭載

①自動スクリーン印刷機	プリント基板に半田クリームを塗布する自動スクリーン印刷機で、量産基板に使用します。
②半田クリームペーストマスク	プリント基板にマスクを通して半田クリームをペーストする、半田クリームとスキージです。
③半田クリームペースト	プリント基板のチップ部品端子に、スキージでマスクを通して半田クリームをペーストします。職人技術を要する手擦り印刷によって、プリント基板の試作を効率的に行うことができます。
④チップマウンター(A)	チップ部品搭載ラインは２つあり、Aラインのチップマウンターです。チップサイズ0603まで対応しています。
⑤リフロー炉(A)	①や③で基板のチップ端子上にペーストされた半田と④で搭載された部品を自動半田付けする装置です。共晶（鉛）ならびに鉛フリーに対応しています。
⑥チップマウンター(B)	チップ部品搭載のBラインのチップマウンターです。こちらもチップサイズ0603まで対応しています。

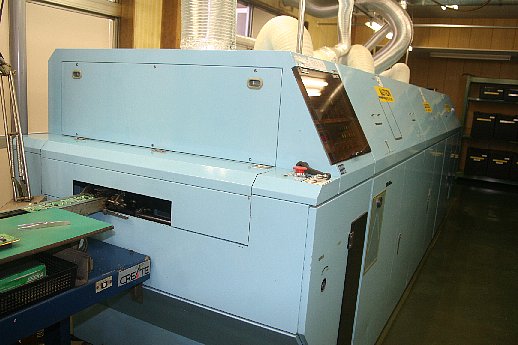

⑦リフロー炉(B)	⑥のチップマウンターと連動した自動半田付け装置です。⑤と同様に共晶（鉛）ならびに鉛フリーに対応しています。
⑧フィーダー	数百～数千個のテーピングされたチップ部品をチップマウンターに供給するためのフィーダーです。
⑨マウンターヘッド	チップ部品をプリント基板に搭載する装置です。基板単位に規定された手順でフィーダーからチップ部品を吸着し、端子位置や端子数などを画像認識またはレーザー認識して正常部品をチェックしながら搭載しています。フィーダーへのチップ品種セットミスなどの人為ミスやテーピング部品の異常が検出されるようになっています。赤色ランプは認識処理中です。尚、チップマウンター（Ａ）は画像認識、チップマウンター（Ｂ）はレーザー認識です。。
⑩マウンターヘッド	プリント基板の半田クリームがペーストされたチップ部品端子上にチップ部品が搭載されているところです。
⑪Ａライン	自動スクリーン印刷機～マウンター～リフロー炉が連動したチップ搭載ライン（Ａライン）です。
⑫Ｂライン	自動スクリーン印刷機～マウンター～リフロー炉が連動したチップ搭載ライン（Ｂライン）です。
